Fahrzeugaufbauten



Faktoren einer Transportlösung



Für die Wahl einer bestimmten Transportlösung sind verschiedene Faktoren ausschlaggebend:





Güterabhängige Faktoren sind:



            1         Zustand (flüssig, fest oder gasförmig)



            1         Volumen und Gewicht (bestimmt durch das spezifische Gewicht)



            1         Empfindlichkeit (Feuchtigkeit, Temperatur, Bruch usw.)



            1         Wertigkeit





Faktoren die vom jeweiligen Einsatz abhängen:



            1         Verkehrsart (Fern- oder Verteilerverkehr)



            1         Einsatzort (Straßenzustand, Gelände, klimatische Bedingungen



            1         Be- und Endladungsvorgang



Bei der Konzeption einer Transportlösung müssen sämtliche Faktoren analysiert werden.





Branchenbezogene Transportlösung



Eine optimale branchenbezogene Transportlösung ergibt sich aus der richtigen Kombination von Fahrgestell und Aufbau. Das Fahrgestell muss hinsichtlich zulässigen Gesamtgewicht, Antriebsstrang (Motorvariante, Getriebe, Achsantrieb), Federung, Bereifung, Rahmenhöhe usw. den Einsatzanforderungen entsprechen.



Eine Übersicht über gängige Fahrgestell- Aufbau- Kombinationen zeigen die folgenden Seiten.

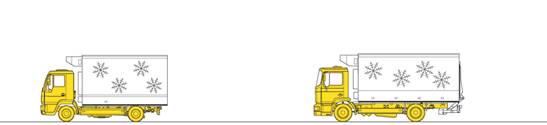

                 Kühlkoffer                                         Kühlkoffer mit Ladebordwand

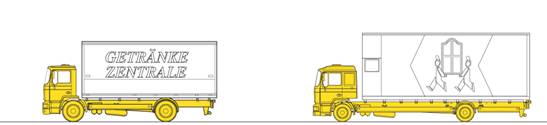

                        Getränkekoffer                                   Volumentransporter                                                                                                           Möbelfahrzeug

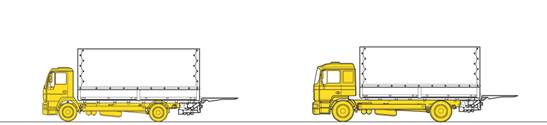

                 Pritsche mit Plane                            Pritsche mit Ladebordwand

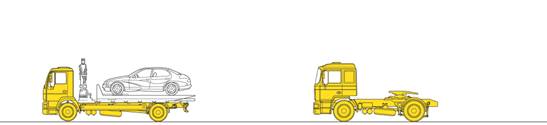

                Abschleppwagen                                      Sattelzugmaschine

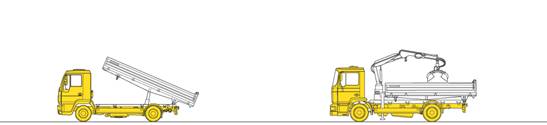

                        Kipper                                                         Krankipper

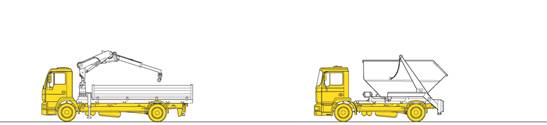

            Pritschefahrzeug mit Kran                                   Absetzkipper

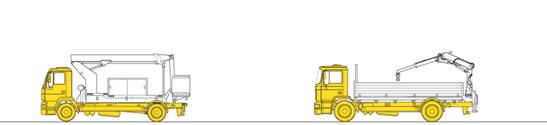

            Hubarbeitsbühne                                                Pritschenfahrzeug mit Kran

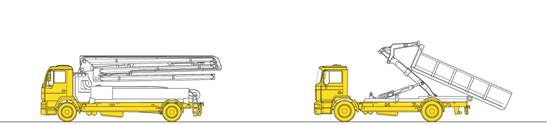

            Betonpumpenfahrzeug                                        Abrollkipper

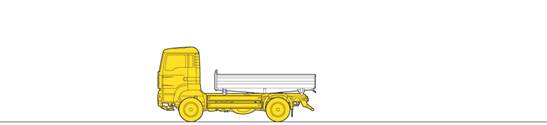

                                                      Kipper

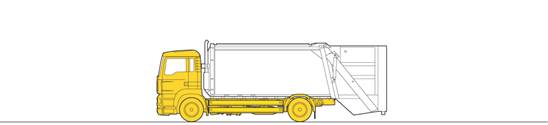

                                                            Müllaufbau

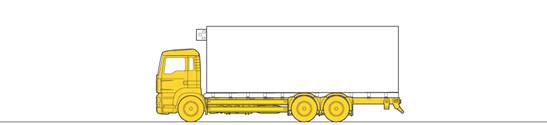

                                                            Kühlkoffer

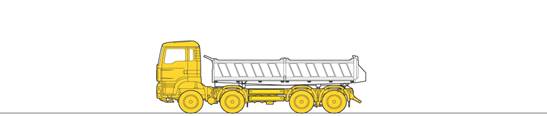

                                                Schwerlastkipper

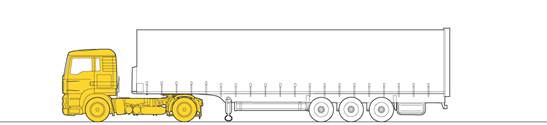

                                                Volumensattelauflieger

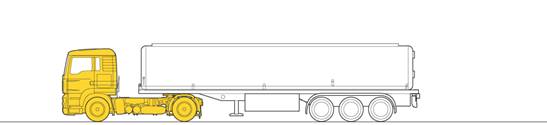

                                                            Tankauflieger

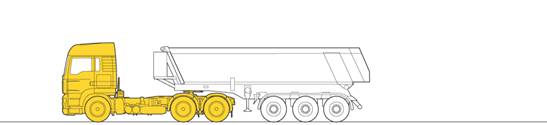

                                                Kipper- Auflieger





                                                Schwerlast- Auflieger

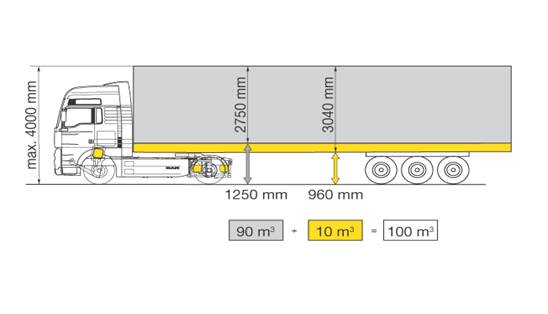

Aufsattelhöhen



Die per EU- Norm festgelegten Sattelzugmaße haben den Trend zu niedrigen Aufsattelhöhen für Volumenauflieger in Gang gesetzt und beschleunigt. Die Anforderungen und Maße von Sattelzugmaschinen sind in der internationalen Norm ISO 1726 definiert.



Zwei praxisgerechte Konzepte die allen Ansprüchen gerecht werden.



            1          Aufsattelhöhen von rund 1100 - 1250 mm

                        für Standart bzw. Euroauflieger (90 bis 95 m3)



            2          Aufsattelhöhe von 960mm

                        für Volumenauflieger (100m3)



Maximales Ladevolumen durch Absenken der Satteloberkante

Achtung!!



Reifenausfederung



Für das Einhalten der maximalen Fahrzeughöhe von 4m ist die Aufsattelhöhe bei unbelastetem Auflieger zu beachten. Diese wird von der jeweiligen Reifenausfederung bei leerem Auflieger bestimmt. Die Ausfederung ist je nach Reifenhersteller unterschiedlich. Typische Näherungswerte sind:



            1         Bei 60%- Reifen (z.B. 295/60 R 22,5)

                        Aufsattelhöhe unbeladen: + 25mm



            1         Bei 70%- Reifen (z.B: 275/70 R 22,5)

                        Aufsattelhöhe unbeladen: + 30mm



            1         Bei 80%- Reifen (z. B. 295/80 R 22,5)

                        Aufsattelhöhe unbeladen: + 35mm

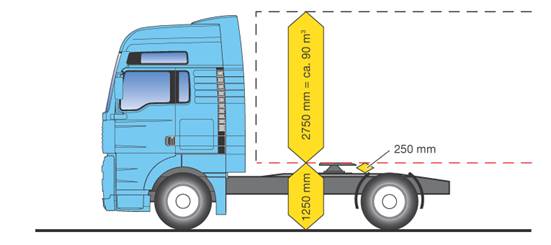

Beispiel 1:         Volumen ca.                  90m3                Reifen:  295/80 R 22,5

                        SK- Bauhöhe:    250 mm            Sattelplatte:       40 mm

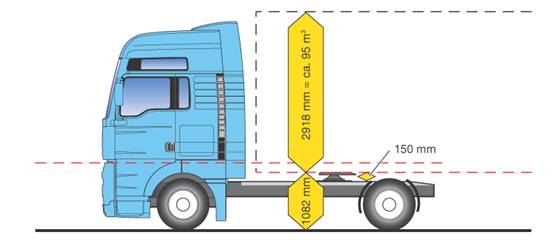

Beispiel 2:         Volumen ca:                  95 m3               Reifen:  275/70 R 22,5

                        SK- Bauhöhe:                150 mm            Sattelplatte:       12 mm

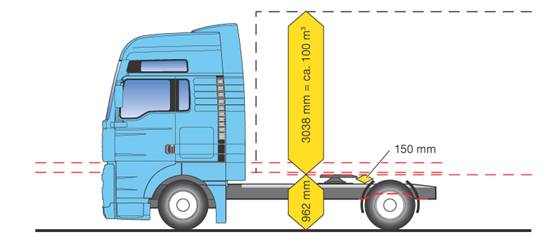

Beispiel 3:         Volumen ca:                  100m3              Reifen:  295/60 R 22,5

                        SK- Bauhöhe:                150 mm            Sattelplatte:       12 mm
